Màn hình cảm ứng chiếu

Mô tả Sản phẩm

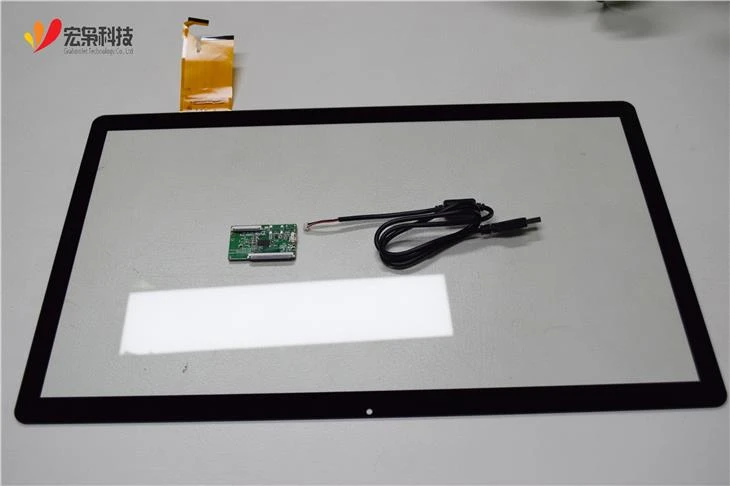

Bảng điều khiển Màn hình cảm ứng dự kiến ​​​​21,5 inch với ic điều khiển cảm ứng ILITEK có thể hỗ trợ hoạt động với găng tay dày, kính cường lực dày và PC dày ở phía trên, chủ yếu được sử dụng trong công nghiệp, y tế, quảng cáo ngoài trời và các thiết bị khác. Hỗ trợ tùy chỉnh sâu bao gồm xử lý cấu trúc, bề mặt như AG AR AF và các hiệu ứng đặc biệt khác; Tất cả các loại Bảng chuyển đổi giao diện và Bảng điều khiển được cung cấp để đáp ứng các yêu cầu từ nhiều khách hàng khác nhau.

Hỏi đáp kỹ thuật

Hỏi: Các đề xuất về hiệu suất chống ESD của màn hình cảm ứng điện dung để phù hợp với sản phẩm cuối cùng của khách hàng là gì?

Trả lời: Một mặt, nâng cao khả năng chống ESD của IC, mặt khác, để đạt được khả năng bảo vệ TP tốt nhất chống lại ESD. nhiều biện pháp phòng vệ ESD không phải là một vấn đề. Nếu không gian thực sự hạn chế, tiêu chuẩn có thể được giảm xuống một cách thích hợp và khả năng chống ESD được xác định rõ hơn bởi toàn bộ cấu trúc máy. Khuyến nghị FPC tăng điện trở dây 2k hoặc thêm mạch lọc da có liên quan và ống TV. Liên quan đến vấn đề tĩnh điện, trước tiên chúng ta phải hiểu thực tế là ESD của hệ thống khác với IC ESD. Hệ thống ESD chủ yếu được đảm bảo bởi thiết kế hệ thống. Việc tăng cường IC ESD chỉ là một khía cạnh của việc tăng cường ESD hệ thống. Do đó, ngay cả khi ESD của IC được tăng cường, thiết kế thân màn hình vẫn yêu cầu xử lý ESD để đảm bảo các yêu cầu của ESD của hệ thống. Đối với hệ thống ESD, điều quan trọng nhất là thiết kế cơ chế. Nếu cơ chế được thiết kế tốt và năng lượng truyền vào thân màn hình nhỏ thì Thiết kế ESD của thân màn hình có thể được thư giãn.

Câu hỏi: Các chiến lược dành cho ESD trong thử nghiệm EMC của các sản phẩm cuối cùng hoàn chỉnh là gì?

A: giải pháp tổng thể là truyền tĩnh điện xuống đất. Đại khái có những gợi ý sau:1), nguồn điện cộng với ống TV: để bảo vệ ESD của nguồn điện VCC, ống TV có thể được kết nối và giải quyết. Ống của TV rất giống với diode điều chỉnh điện áp. Nó có điện áp định mức. Sự khác biệt là tốc độ phản hồi của nó đặc biệt nhanh và có tác dụng phóng tĩnh điện tốt.2) Bảo vệ ESD của đường tín hiệu giao diện bên ngoài: bạn có thể xem xét và kết nối diode ngược để dẫn dòng điện tới nguồn điện hoặc nối đất ;3), bộ lọc LC được thêm vào nguồn điện của các thiết bị nhạy cảm: Một số IC đặc biệt dễ bị tĩnh điện. Khi thực hiện kiểm tra ESD, việc thiết lập lại hoặc chết luôn xảy ra. Nguyên nhân là do chân cắm nguồn thường bị nhiễu. Để làm được điều này, bộ lọc LC có thể được thêm vào nguồn điện của nó.4) Yêu cầu lát PCB: PCB phải được lát càng nhiều càng tốt. Nếu là tấm đôi thì hai bên phải lát đồng trên diện tích rộng, có đủ lỗ tiếp đất. Nếu là bảng bốn lớp trở lên, lớp mặt phẳng liền kề của lớp thành phần chính phải được đặt thành hình.5) yêu cầu nối đất: để giải phóng tĩnh điện hiệu quả, phải đảm bảo nối đất tốt. Ví dụ, thiết bị điện tử y tế, các sản phẩm điện tử y tế nói chung như màn hình, sẽ có một đầu nối đất tiềm năng tương đương phía sau thân máy bay. Khi thực hiện kiểm tra ESD, đầu nối đất này cũng được nối đất nên có cách phóng tĩnh điện nhanh.6) Đấu dây bố trí PCB: Nếu tụ tách của chip ở xa chân chip thì hiệu ứng tách rời sẽ bị mất. Nếu đường tín hiệu nhạy cảm quá dài sẽ gây ra hiện tượng nhiễu điện từ không mong muốn. Về mặt chống ESD, các thiết bị nhạy cảm hoặc đường tín hiệu (như reset) phải được đặt cách xa mép PCB để tránh hiện tượng xả khí gây nhiễu trực tiếp vào thiết bị và đường tín hiệu. Cạnh PCB phải có chiều rộng nhất định của khe hở hoặc đồng.
